BUSINESS > 설비 (내화채움구조)
설비 (내화채움구조)
발포슬리브(AG-FS119)
border: 1
| 규격 | 75A*150H/180H/210H 100A*150H/180H/210H 125A*150H/180H/210H 150A*150H/180H/210H 200A*150H/180H/210H |
|---|---|
| 재질 | PP+ 발포성내화재 |
| 성능 |
화재시 약30배 팽창하여 열차단 및 연기 완벽차단 1. 별도 내화채움재 삽입 無, 파손 및 탈락 제로 2. 화재시 관통스리브 자체 발포팽창 안전성 최고 3. 슬리브 타설과 함께 내화채움재 시공으로 별도 추가 시공비 ZERO 4. 50A 비차열 시스템 확보 |

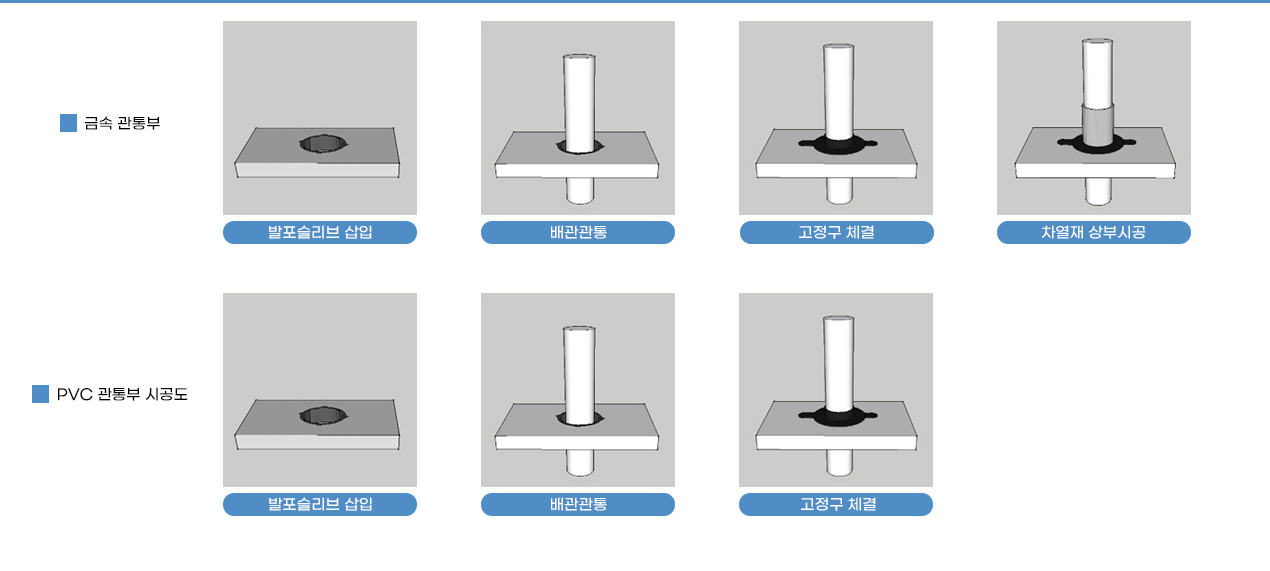

시공도
시공영상
발포배수캡(AG-FS007)
| 규격 | 75A 슬리브 삽입형 |
|---|---|
| 재질 | PP+ 발포성내화재 |
| 성능 |
화재시 약30배 팽창하여 열차단 및 연기 완벽차단 1. 배관 누수시 배수트랩 역할 2. 주방, 욕실, 세탁실, 파이프 샤프트실 등 적용 3. 파이프 미관통 부위 막음용 |

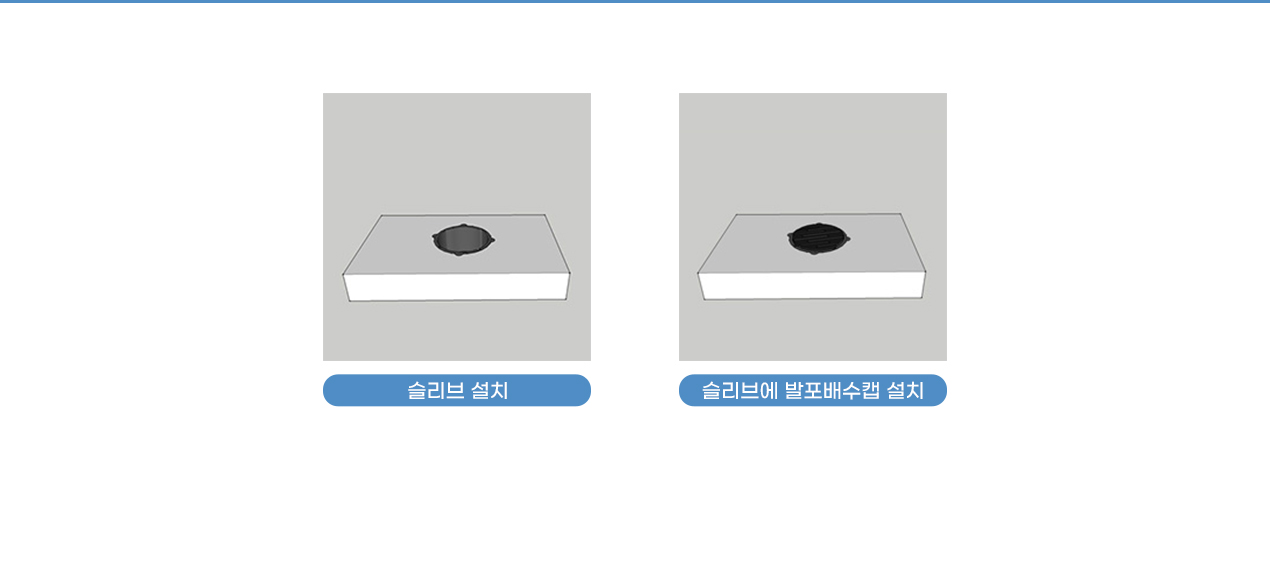

시공도
시공영상
방화보드(AG-111)
| 규격 | 1200mm*500mm*0.5mmT |
|---|---|
| 재질 | 아연도 철판 0.5T * 열팽창 시트 5T |
| 성능 |
화재시 약 30배 팽창하여 열 차단 및 연기도 완벽 차단 1. 시공성이 좋음 (외부 마감만 실시) 2. 시공불량 ZERO (육안 식별 가능) 3. 배관 관통부 사각타공 가능 4. 설비 관통재 수정, 보완, 변경 시 대처 용이 |

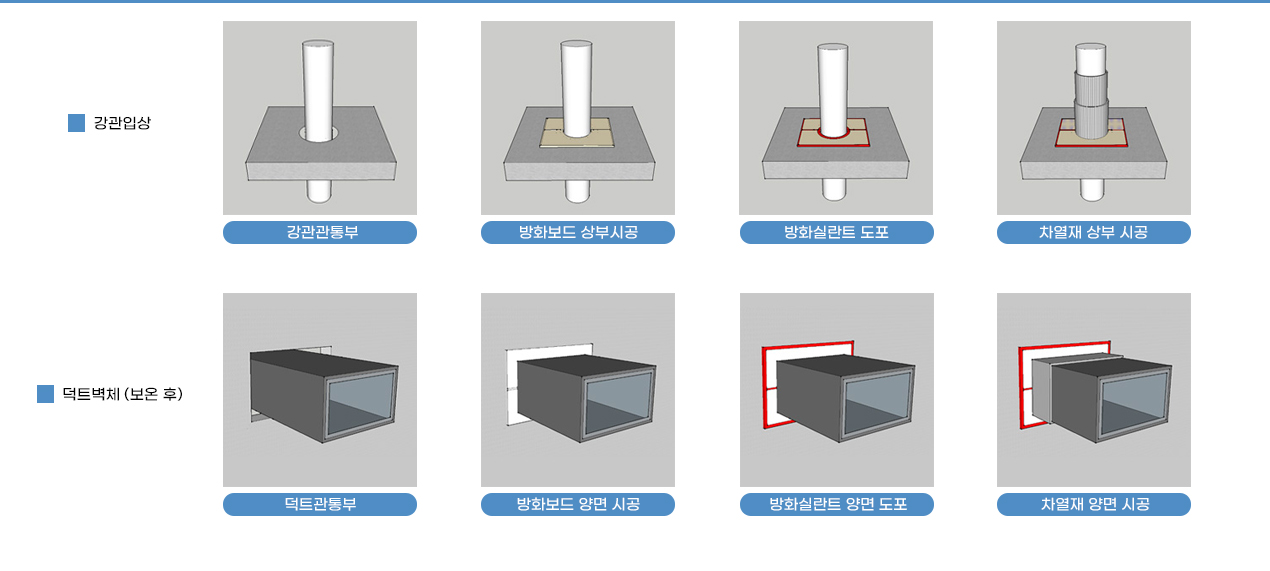

시공도
강관/PVC용 스틸고정구
(AG-ST1000)
(AG-ST1000)
| 스틸고정구 |
1. 고정구를 통철판으로 제작하여 매우 견고
2. 안쪽밴드에 사선형의 그물형태로 미끄럼방지 3. 강관,PVC 모두 적용가능 |
|---|---|
| 스틸소재의 특수도장(전착도장) |
1. 수성용도료로 인화성, 독가스의 발생이 없음 2. 자동차 도장에 사용되는 방식으로 도착효율이 좋아염분 및 부식에 강하며 내수성 내식성이 매우 우수 |
| 편리한 시공성 |
1. 체결볼트가 고정되어 있어 너트만 조임
2. 사용되는 너트 규격 균일(고정구, 슬리브) |
제품군
| 적용 | 금속관, PVC관 |
|---|---|
| 규격 | SU관: 20A, 25A, 30A, 40A, 50A, 60A, 75A, 80A, 100A 강관: 15A, 20A, 25A, 32A, 40A, 50A, 65A, 80A,100A, 125A, 150A PVC관: 25A, 35A, 40A, 50A, 65A, 75A, 100A, 125A, 150A |
시공영상
PVC용 ABS 고정구
(AG-PF1000)
(AG-PF1000)
| 특징 |
1. 난연재질의 제품으로 자기소화성이 있음
2. 강관, PVC 모두 적용가능 3. 내충격성, 내열성이 강함 4. 파이프 규격이 큰것은 양쪽으로 체결 5. 파이프 규격이 작은것은 한쪽볼트 체결 6. 고정구 안쪽면 미끄럼 방지(회사 로고 각인) 7. 타사대비 제품의 두께 및 높이가 높음 |
|---|---|
| 편리한 시공성 |
1. 체결볼트가 고정되어 있어 너트만 조임
2. 클램프 색상으로 배관용도 구분 3. 편심이 있어도 시공이 가능 4. 관경에 따른 체결방식 차별화 |
제품군
| 적용 | PVC관 |
|---|---|
| 규격 | 25A,35A,40A,50A,65A,75A,100A |
시공영상
강관용 내화채움재
(AG-ST110)
(AG-ST110)
| 특징 |
1. 방화폼패드 깊이 50T + 열팽창 테이프 두께 2T
2. 수축팽장에 대응하여 우수한 방화성능 발휘 3. 반영구적인 탄성체로 외부충격을 완벽하게 흡수 4. 신축성 소재로 시공간편 5. 탁월한 방음효과 6. 강관100A 이하에 적용 7. 관통슬리브 150A 이하 적용 8. 구성재료 : 내화채움재+방화실란트+차열재 |
|---|
제품군
| 관경크기, 부위, 종류 | 100A 바닥 강관 | 관경크기, 부위, 종류 | 100A 벽체 강관 |
|---|---|---|---|
| 충전재 | AG-ST110(50mm) | 충전재 | AG-ST110(50mm) |
| 방화실란트 | AG-1119 두께 3t | 방화실란트 | AG-1119 양쪽 두께 3t |
| 차열재 | AG-400(25t*200mm) | 차열재 | AG-400(25t*200mm) |
| 시공위치 | 단면 상부시공 | 시공위치 | 양면 시공 |
| 구조등급 | C-2(경량기포 콘크리트 벽 2시간) | 구조등급 | A-2(경량 형강구조 벽체 2시간) |
강관용 내화채움재
(AG-ST120)
(AG-ST120)
| 특징 |
1. 방화폼패드 깊이 75T + 열팽창 테이프 두께 2T
2. 수축팽장에 대응하여 우수한 방화성능 발휘 3. 반영구적인 탄성체로 외부충격을 완벽하게 흡수 4. 신축성 소재로 시공 간편 5. 탁월한 방음효과 6. 강관 125A,150A에 적용 7. 관통슬리브 200A이하 적용 8. 구성재료 : 내화채움재+방화실란트+차열재 |
|---|
제품군
| 관경크기, 부위, 종류 | 150A 바닥 강관 | 관경크기, 부위, 종류 | 150A 벽체 강관 |
|---|---|---|---|
| 충전재 | AG-ST120(75mm) | 충전재 | AG-ST100(50mm) |
| 방화실란트 | AG-1119 두께 3t | 방화실란트 | AG-1119 양쪽 두께 3t |
| 차열재 | AG-400(25t*400mm) | 차열재 | AG-400(25t*300mm) |
| 시공위치 | 단면 상부시공 | 시공위치 | 양면 시공 |
| 구조등급 | C-2(경량기포 콘크리트 벽 2시간) | 구조등급 | C-2(경량기포 콘크리트 벽 2시간) |
강관용 내화채움재
(AG-ST130)
(AG-ST130)
| 특징 |
1. 방화폼패드 깊이 50T + 열팽창 테이프 두께 5T
2. 수축팽장에 대응하여 우수한 방화성능 발휘 3. 반영구적인 탄성체로 외부충격을 완벽하게 흡수 4. 신축성 소재로 시공 간편 5. 탁월한 방음효과 6. 강관 200A 이상에 적용 7. 관통슬리브 200A 이상 적용 8. 구성재료 : 내화채움재+방화실란트+차열재 |
|---|
제품군
| 관경크기, 부위, 종류 | 400A 바닥 강관 | 관경크기, 부위, 종류 | 400A 벽체 강관 |
|---|---|---|---|
| 충전재 | AG-ST130(50mm) | 충전재 | AG-ST230(50mm) 양쪽 충전 |
| 방화실란트 | AG-1119 두께 3t | 방화실란트 | AG-1119 양쪽 두께 3t |
| 차열재 | AG-400 (아래 25t*400mm 2겹) (위 25t*400mm 1겹) | 차열재 | AG-400(38t*400mm) |
| 시공위치 | 상부 시공 | 시공위치 | 양면 시공 |
| 구조등급 | C-2(경량기포 콘크리트 벽 2시간) | 구조등급 | A-2(경량 형강구조 벽체 2시간) |
PVC 입상 내화채움재
(AG-PF210)
(AG-PF210)
| 특징 |
1. 방화폼패드 깊이 50T + 열팽창 테이프 두께 11T
2. 수축팽장에 대응하여 우수한 방화성능 발휘 3. 반영구적인 탄성체로 외부충격을 완벽하게 흡수 4. 신축성 소재로 시공 간편 5. 화재 발생시 20~30배 발포 (관통부 밀폐) 6. 탁월한 방음 효과 7. PVC 파이프 200A 이하에 적용 (300A 시험예정) 8. 구성재료 : 내화채움재+방화실란트 |
|---|
제품군
| 관경크기, 부위, 종류 | 100A 바닥 PVC | 관경크기, 부위, 종류 | 150A 바닥 PVC |
|---|---|---|---|
| 충전재 | AG-PF210(50mm) | 충전재 | AG-PF210(50mm) |
| 방화실란트 | AG-1119 두께 3t | 방화실란트 | AG-1119 양쪽 두께 3t |
| 차열재 | X | 차열재 | X |
| 시공위치 | 단면 상부시공 | 시공위치 | 단면 상부 시공 |
| 구조등급 | C-2(경량기포 콘크리트 벽 2시간) | 구조등급 | C-2(경량기포 콘크리트 벽 2시간) |
| 관경크기, 부위, 종류 | 200A 바닥 PVC | 관경크기, 부위, 종류 | 300A 바닥 PVC (시험예정) |
|---|---|---|---|
| 충전재 | AG-PF210(50mm) | 충전재 | (시험예정) |
| 방화실란트 | AG-1119 두께 3t | 방화실란트 | (시험예정) |
| 차열재 | X | 차열재 | (시험예정) |
| 시공위치 | 상하 시공 | 시공위치 | (시험예정) |
| 구조등급 | C-2(경량기포 콘크리트 벽 2시간) | 구조등급 | (시험예정) |
PVC 벽체 내화채움재
(AG-PW230)
(AG-PW230)
| 특징 |
1. 방화폼패드 깊이 75T+열팽창테이프 6T
2. 수축팽창에 대응하여 우수한 방화성능 발휘 3. 반영구적인 탄성체로 외부충격을 완벽하게 흡수 4. 신축성 소재로 시공 간편 5. 화재 발생시 20~30배 발포 (관통부밀폐) 6. 탁월한 방음효과 7. PVC 파이프 100A 이하에 적용 8. 구성재료 : 내화채움재+방화실란트 |
|---|
PVC 벽체 내화채움재
(AG-PW210)
(AG-PW210)
| 특징 |
1. 방화폼패드 깊이 75T+열팽창테이프 6T
2. 수축팽창에 대응하여 우수한 방화성능 발휘 3. 반영구적인 탄성체로 외부충격을 완벽하게 흡수 4. 신축성 소재로 시공 간편 5. 화재 발생시 20~30배 발포 (관통부밀폐) 6. 탁월한 방음효과 7. PVC 파이프 200A 이하에 적용 8. 구성재료 : 내화채움재+방화실란트 |
|---|
| 관경크기, 부위, 종류 | 100A 벽체 PVC | 관경크기, 부위, 종류 | 200A 벽체 PVC |
|---|---|---|---|
| 충전재 | AG-PW230(50mm) | 충전재 | AG-PW210(50mm) |
| 방화실란트 | X | 방화실란트 | AG-1119 양쪽 두께 3t |
| 차열재 | X | 차열재 | X |
| 시공위치 | 단면 시공 | 시공위치 | 양면 시공 |
| 구조등급 | A-2(경량 형강구조 벽체 2시간) | 구조등급 | A-2(경량 형강구조 벽체 2시간) |
보온 후 시공 내화채움재
(AG-200)
(AG-200)
| 특징 |
1. 설비 관통부 내화채움구조의 주재료로 다양한 규격으로 사용
2. 앞선 기술력과 고품질 성능으로 화재시 안정되고 균일한 팽창성능 발휘 3. 화재시 최대 30배이상 팽창하여 관통부의 틈새를 완벽히 밀폐, 화염 및 연기, 가스등을 차단 4. 다양한 환경 조건에서도 우수한 내구성 유지 |
|---|
| 관경크기, 부위, 종류 | 100A 바닥 강관(보온 후) | 관경크기, 부위, 종류 | 200A 바닥 강관(보온 후) |
|---|---|---|---|
| 충전재 | AG-200(팽창테이프 두께 5T+깊이 50mm) | 충전재 | AG-200(팽창테이프 두께 6T+깊이 75mm) |
| 방화실란트 | AG-1119 두께 3t | 방화실란트 | AG-1119 두께 3t |
| 차열재 | AG-400(25t*200mm) | 차열재 | AG-400(25t*400mm) |
| 시공위치 | 단면 상부 시공 | 시공위치 | 단면 상부시공 |
| 구조등급 | C-2(경량기포 콘크리트 벽 2시간) | 구조등급 | C-2(경량기포 콘크리트 벽 2시간) |
| 관경크기, 부위, 종류 | 400A 바닥 강관(보온 후) | 관경크기, 부위, 종류 | 100A 벽체 강관(보온 후) |
|---|---|---|---|
| 충전재 | AG-200(팽창테이프 두께 10T+깊이100mm) | 충전재 | AG-200(팽창테이프 두께 5T+넓이 50mm) |
| 방화실란트 | AG-1119 두께 3t | 방화실란트 | AG-1119 두께 3t |
| 차열재 | AG-400(하부 38t*400mm, 상부 25t*400mm) | 차열재 | AG-400(25t*200mm) |
| 시공위치 | 단면 상부 시공 | 시공위치 | 양면 시공 |
| 구조등급 | C-2(경량기포 콘크리트 벽 2시간) | 구조등급 | A-2(경량 형강구조 벽체 2시간) |
| 관경크기, 부위, 종류 | 200A 벽체 강관(보온 후) | 관경크기, 부위, 종류 | 400A 벽체 강관(보온 후) |
|---|---|---|---|
| 충전재 | AG-200(두께 5t*넓이 50mm) | 충전재 | AG-200(두께10t*넓이50mm) |
| 방화실란트 | AG-1119 양쪽 두께 3t | 방화실란트 | AG-1119 양쪽 두께 3t |
| 차열재 | AG-400(25t*400mm) | 차열재 | AG-400(25t*400mm) |
| 시공위치 | 양면 시공 | 시공위치 | 양면 시공 |
| 구조등급 | A-2(경량 형강구조 벽체 2시간) | 구조등급 | A-2(경량 형강구조 벽체 2시간) |
| 설비관통부 구조 | 슬리브 규격 | 충전재 모델명 | AG-200 규격(적용두께) |
|---|---|---|---|
| 금속관 바닥 | 150A 이하 | ST110 | 2T |
| 금속관 바닥 | 200A | ST120 | 2T |
| 금속관 바닥 | AG-400(25t*400mm) | ST130 | 5T |
| 금속관 바닥(고정구) | 150A 이하 | ST1100 | 5T |
| 금속관 벽체 | 250A 이상 | ST230 | 5T |
| PVC관 바닥 | 125A 이하 | PF210 | 10T |
| PVC관 바닥 | 150A 이상 | PF210 | 18T |
| PVC관 바닥(고정구) | 125A 이하 | PF2200 | 10T |
| PVC관 벽체 | 125A 이하 | PW230 | 5T |
| PVC관 벽체 | 150A 이상 | PW210 | 18T |
| 보온후 | - | AG200 | 5T |
시공영상
건식AD
| 규격 | 125A~250A, 300A~350A, 400A |
|---|---|
| 소켓 | 125A~250A(O), 300A~350A(O), 400A(-) |
| 차열 | 125A~250A(비차열), 300A~350A(25T*600), 400A(전체차열) |

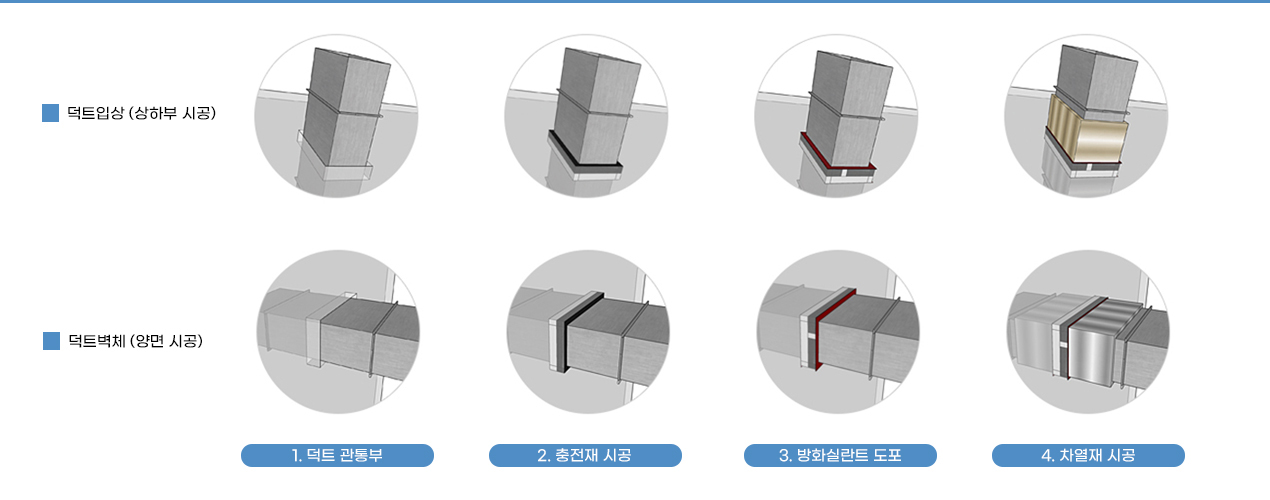

덕트용 내화채움재
(AG-DU100)
(AG-DU100)
| 특징 |
1. 규격: 600*15*75T / 600*30*75T /
600*60*75T
2. 수축,팽창에 대응하여 우수한 방화성능 발휘 3. 반영구적인 탄성체로 외부충격을 완벽하게 흡수 4. 신축성 소재로 시공 간편 5. 탁월한 방음효과 6. 구성재료 : 내화채움재+방화실란트+차열재 |
|---|
제품군

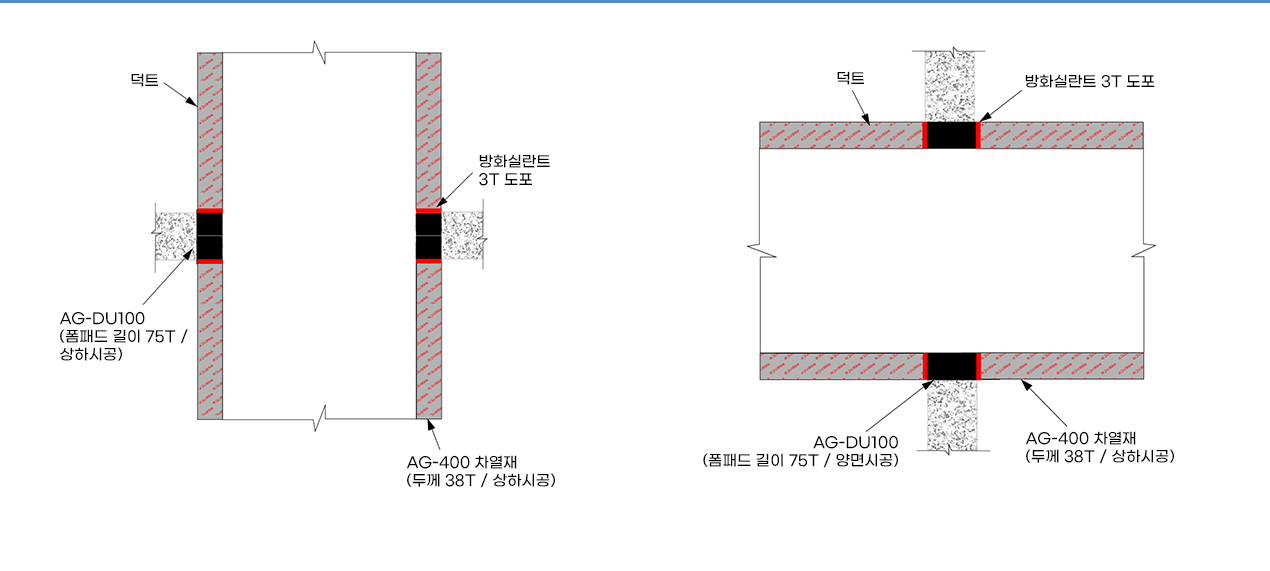

| 관경크기, 부위, 종류 | 덕트 바닥 | 관경크기, 부위, 종류 | 덕트 벽체 |
|---|---|---|---|
| 충전재 | AG-DU100(75mm) | 충전재 | AG-DU100(75mm) |
| 방화실란트 | AG-1119 두께 3t | 방화실란트 | AG-1119 양쪽 두께 3t |
| 차열재 | AG-400(38t*400mm) | 차열재 | AG-400(38t*400mm) |
| 시공위치 | 상하 시공 | 시공위치 | 양면 시공 |
| 구조등급 | A-2(경량기포 콘크리트 벽 2시간) | 구조등급 | A-2(경량 형강구조 벽체 2시간) |

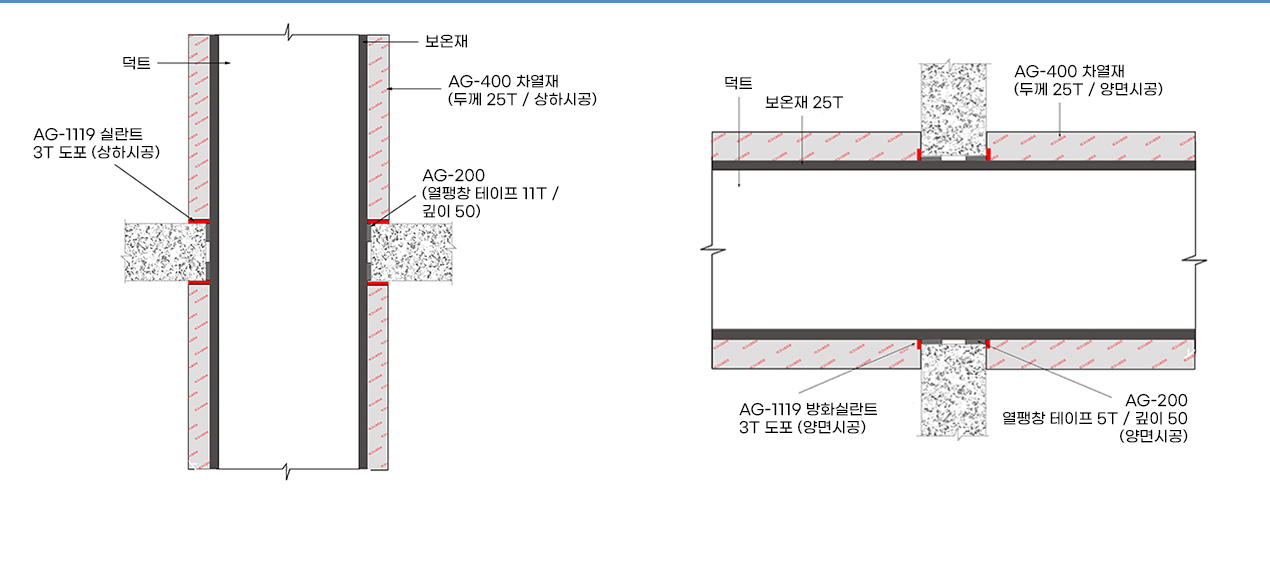

| 관경크기, 부위, 종류 | 덕트 바닥(보온 후) | 관경크기, 부위, 종류 | 덕트 벽체(보온 후) |
|---|---|---|---|
| 충전재 | AG-200(두께 11t+넓이 50mm) | 충전재 | AG-200(두께 11t+넓이 50mm) |
| 방화실란트 | AG-1119 두께 2t | 방화실란트 | AG-1119 양쪽 두께 2t |
| 차열재 | AG-400(25t*400mm) | 차열재 | AG-400(25t*400mm) |
| 시공위치 | 상하 시공 | 시공위치 | 양면 시공 |
| 구조등급 | C-2(경량기포 콘크리트 벽 2시간) | 구조등급 | A-2(경량 형강구조 벽체 2시간) |
