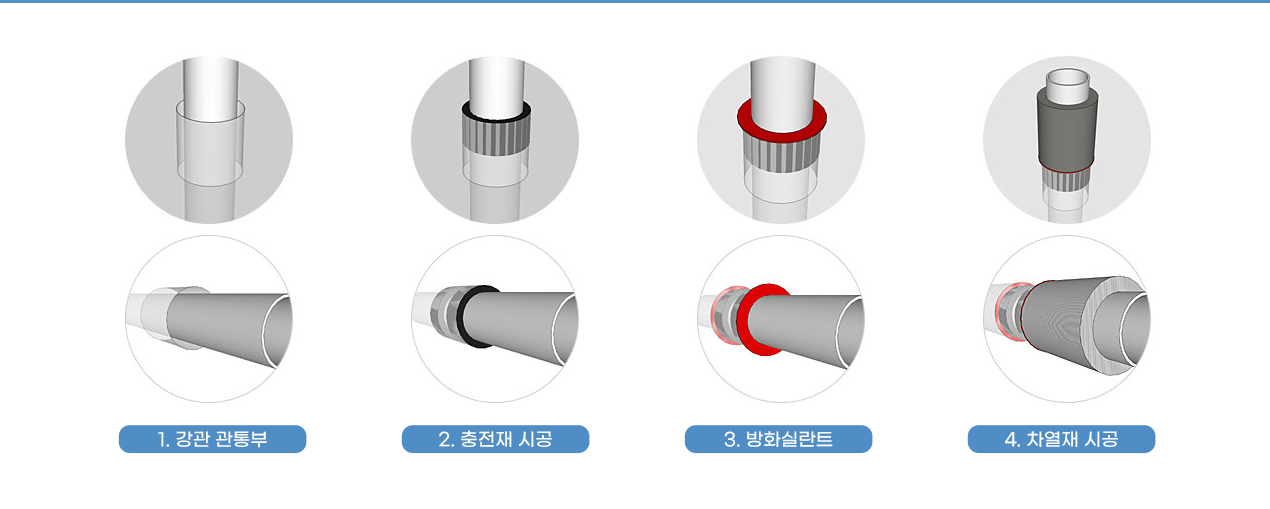

강관용 내화채움재
(AG-ST110)
(AG-ST110)
| 특징 |
1. 방화폼패드 깊이 50T + 열팽창 테이프 두께 2T
2. 수축팽장에 대응하여 우수한 방화성능 발휘 3. 반영구적인 탄성체로 외부충격을 완벽하게 흡수 4. 신축성 소재로 시공간편 5. 탁월한 방음효과 6. 강관100A 이하에 적용 7. 관통슬리브 150A 이하 적용 8. 구성재료 : 내화채움재+방화실란트+차열재 |
|---|
제품군

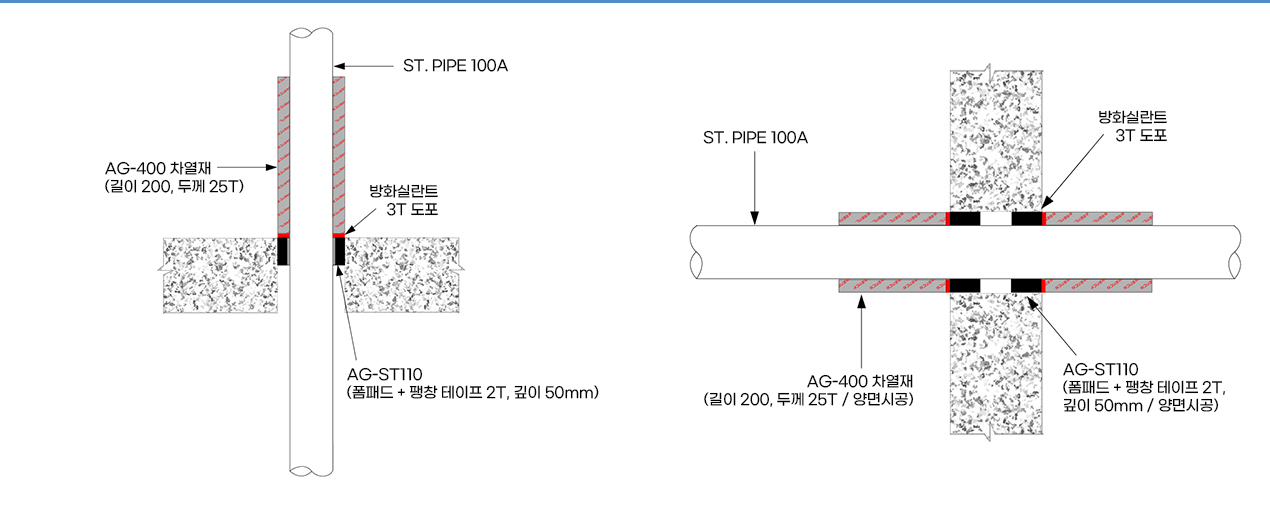

| 관경크기, 부위, 종류 | 100A 바닥 강관 | 관경크기, 부위, 종류 | 100A 벽체 강관 |
|---|---|---|---|
| 충전재 | AG-ST110(50mm) | 충전재 | AG-ST110(50mm) |
| 방화실란트 | AG-1119 두께 3t | 방화실란트 | AG-1119 양쪽 두께 3t |
| 차열재 | AG-400(25t*200mm) | 차열재 | AG-400(25t*200mm) |
| 시공위치 | 단면 상부시공 | 시공위치 | 양면 시공 |
| 구조등급 | C-2(경량기포 콘크리트 벽 2시간) | 구조등급 | A-2(경량 형강구조 벽체 2시간) |
강관용 내화채움재
(AG-ST120)
(AG-ST120)
| 특징 |
1. 방화폼패드 깊이 75T + 열팽창 테이프 두께 2T
2. 수축팽장에 대응하여 우수한 방화성능 발휘 3. 반영구적인 탄성체로 외부충격을 완벽하게 흡수 4. 신축성 소재로 시공 간편 5. 탁월한 방음효과 6. 강관 125A,150A에 적용 7. 관통슬리브 200A이하 적용 8. 구성재료 : 내화채움재+방화실란트+차열재 |
|---|
제품군

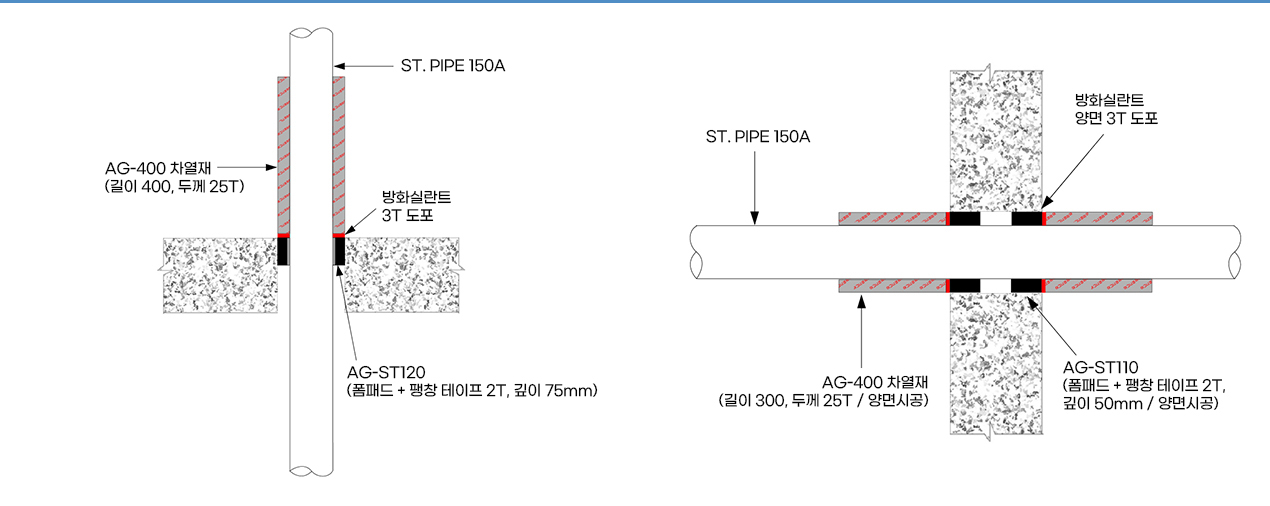

| 관경크기, 부위, 종류 | 150A 바닥 강관 | 관경크기, 부위, 종류 | 150A 벽체 강관 |
|---|---|---|---|
| 충전재 | AG-ST120(75mm) | 충전재 | AG-ST100(50mm) |
| 방화실란트 | AG-1119 두께 3t | 방화실란트 | AG-1119 양쪽 두께 3t |
| 차열재 | AG-400(25t*400mm) | 차열재 | AG-400(25t*300mm) |
| 시공위치 | 단면 상부시공 | 시공위치 | 양면 시공 |
| 구조등급 | C-2(경량기포 콘크리트 벽 2시간) | 구조등급 | C-2(경량기포 콘크리트 벽 2시간) |

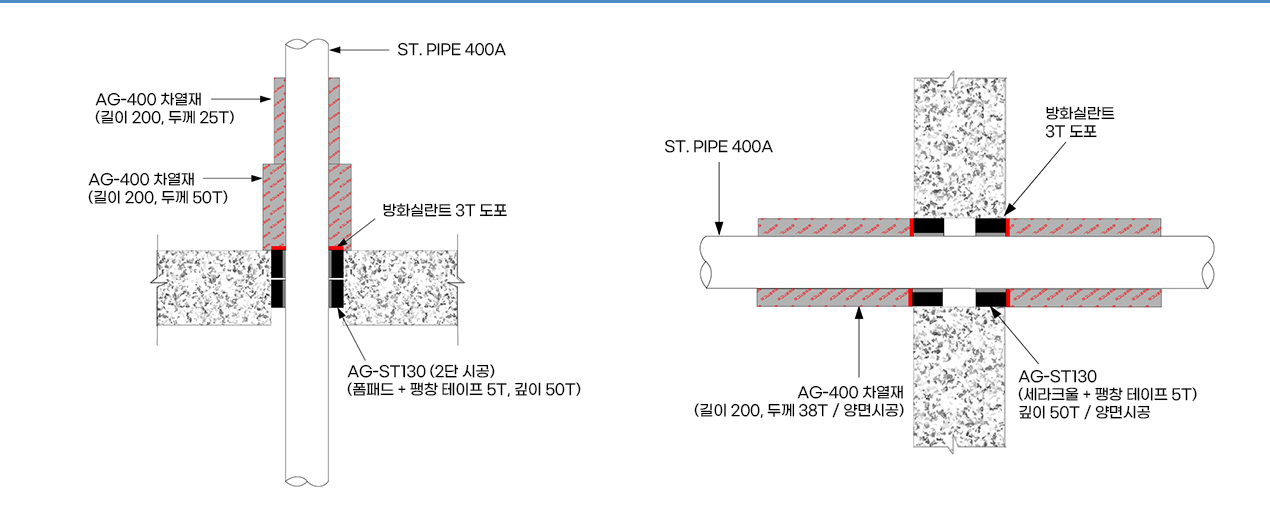

강관용 내화채움재
(AG-ST130)
(AG-ST130)
| 특징 |
1. 방화폼패드 깊이 50T + 열팽창 테이프 두께 5T
2. 수축팽장에 대응하여 우수한 방화성능 발휘 3. 반영구적인 탄성체로 외부충격을 완벽하게 흡수 4. 신축성 소재로 시공 간편 5. 탁월한 방음효과 6. 강관 200A 이상에 적용 7. 관통슬리브 200A 이상 적용 8. 구성재료 : 내화채움재+방화실란트+차열재 |
|---|
제품군
| 관경크기, 부위, 종류 | 400A 바닥 강관 | 관경크기, 부위, 종류 | 400A 벽체 강관 |
|---|---|---|---|
| 충전재 | AG-ST130(50mm) | 충전재 | AG-ST230(50mm) 양쪽 충전 |
| 방화실란트 | AG-1119 두께 3t | 방화실란트 | AG-1119 양쪽 두께 3t |
| 차열재 | AG-400 (아래 25t*400mm 2겹) (위 25t*400mm 1겹) | 차열재 | AG-400(38t*400mm) |
| 시공위치 | 상부 시공 | 시공위치 | 양면 시공 |
| 구조등급 | C-2(경량기포 콘크리트 벽 2시간) | 구조등급 | A-2(경량 형강구조 벽체 2시간) |

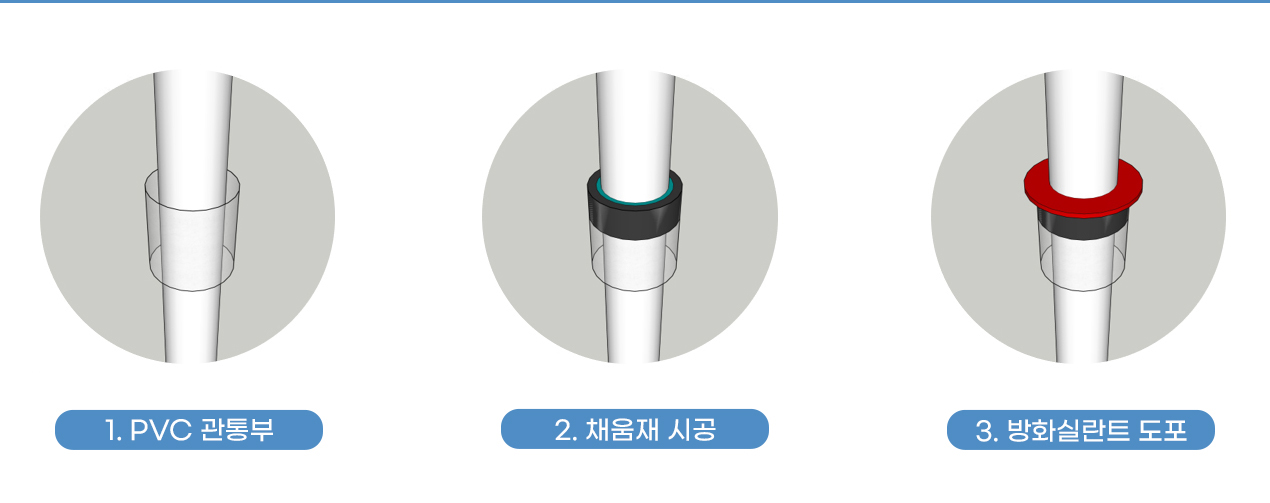

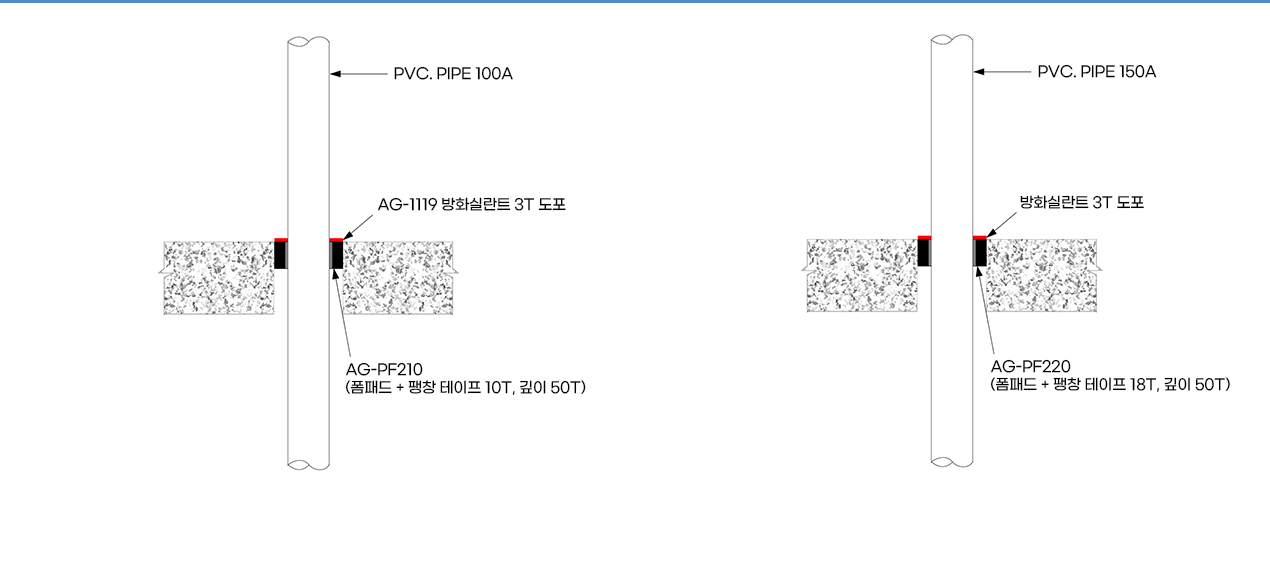

PVC 입상 내화채움재
(AG-PF210)
(AG-PF210)
| 특징 |
1. 방화폼패드 깊이 50T + 열팽창 테이프 두께 11T
2. 수축팽장에 대응하여 우수한 방화성능 발휘 3. 반영구적인 탄성체로 외부충격을 완벽하게 흡수 4. 신축성 소재로 시공 간편 5. 화재 발생시 20~30배 발포 (관통부 밀폐) 6. 탁월한 방음 효과 7. PVC 파이프 200A 이하에 적용 (300A 시험예정) 8. 구성재료 : 내화채움재+방화실란트 |
|---|
제품군
| 관경크기, 부위, 종류 | 100A 바닥 PVC | 관경크기, 부위, 종류 | 150A 바닥 PVC |
|---|---|---|---|
| 충전재 | AG-PF210(50mm) | 충전재 | AG-PF210(50mm) |
| 방화실란트 | AG-1119 두께 3t | 방화실란트 | AG-1119 양쪽 두께 3t |
| 차열재 | X | 차열재 | X |
| 시공위치 | 단면 상부시공 | 시공위치 | 단면 상부 시공 |
| 구조등급 | C-2(경량기포 콘크리트 벽 2시간) | 구조등급 | C-2(경량기포 콘크리트 벽 2시간) |

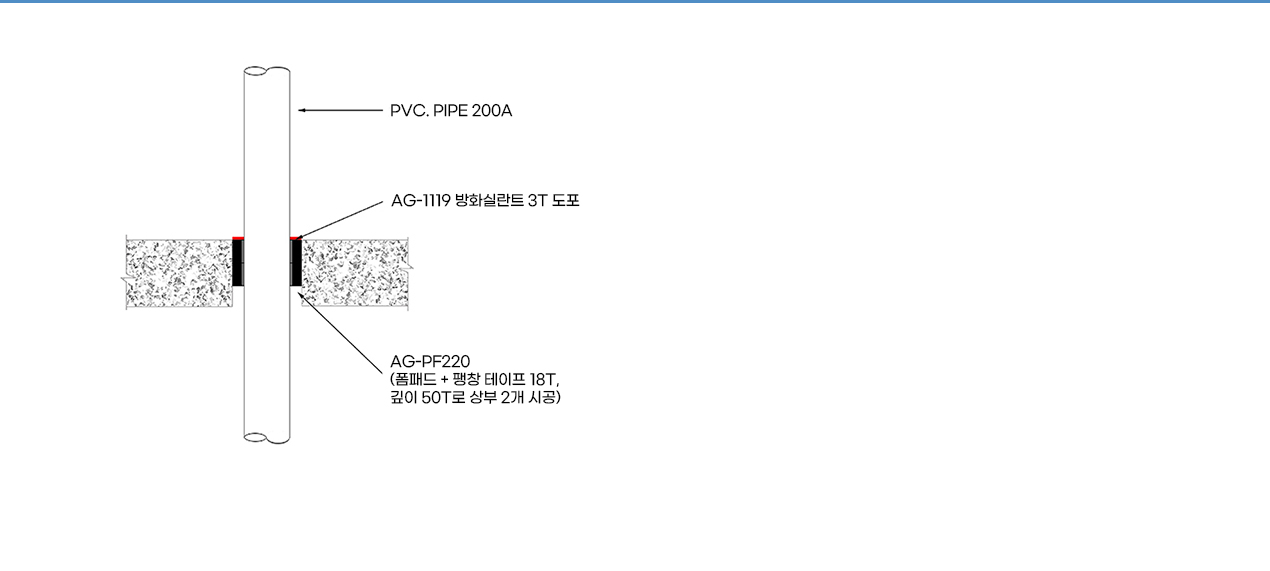

| 관경크기, 부위, 종류 | 200A 바닥 PVC | 관경크기, 부위, 종류 | 300A 바닥 PVC (시험예정) |
|---|---|---|---|
| 충전재 | AG-PF210(50mm) | 충전재 | (시험예정) |
| 방화실란트 | AG-1119 두께 3t | 방화실란트 | (시험예정) |
| 차열재 | X | 차열재 | (시험예정) |
| 시공위치 | 상하 시공 | 시공위치 | (시험예정) |
| 구조등급 | C-2(경량기포 콘크리트 벽 2시간) | 구조등급 | (시험예정) |

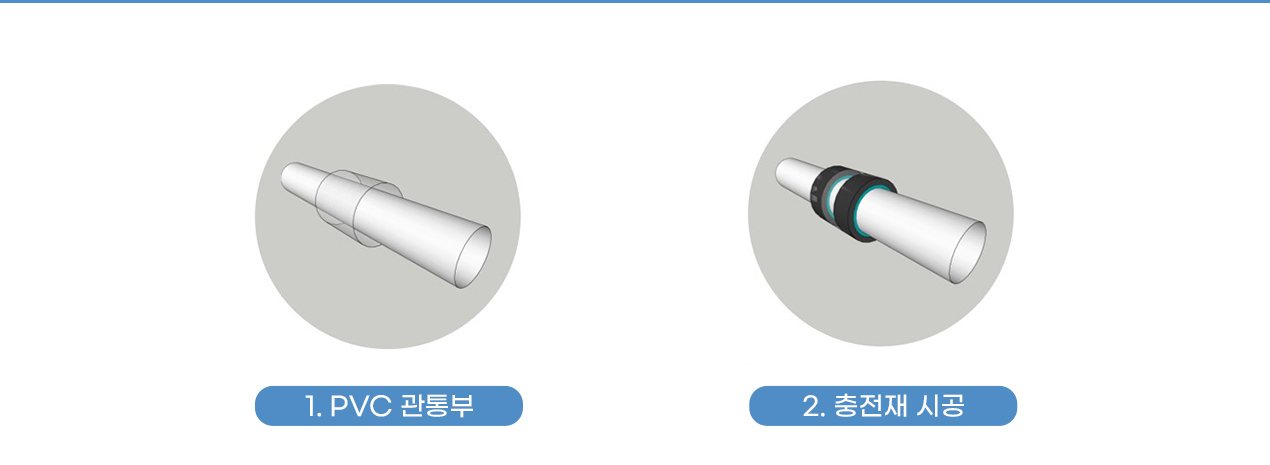

PVC 벽체 내화채움재
(AG-PW230)
(AG-PW230)
| 특징 |
1. 방화폼패드 깊이 75T+열팽창테이프 6T
2. 수축팽창에 대응하여 우수한 방화성능 발휘 3. 반영구적인 탄성체로 외부충격을 완벽하게 흡수 4. 신축성 소재로 시공 간편 5. 화재 발생시 20~30배 발포 (관통부밀폐) 6. 탁월한 방음효과 7. PVC 파이프 100A 이하에 적용 8. 구성재료 : 내화채움재+방화실란트 |
|---|

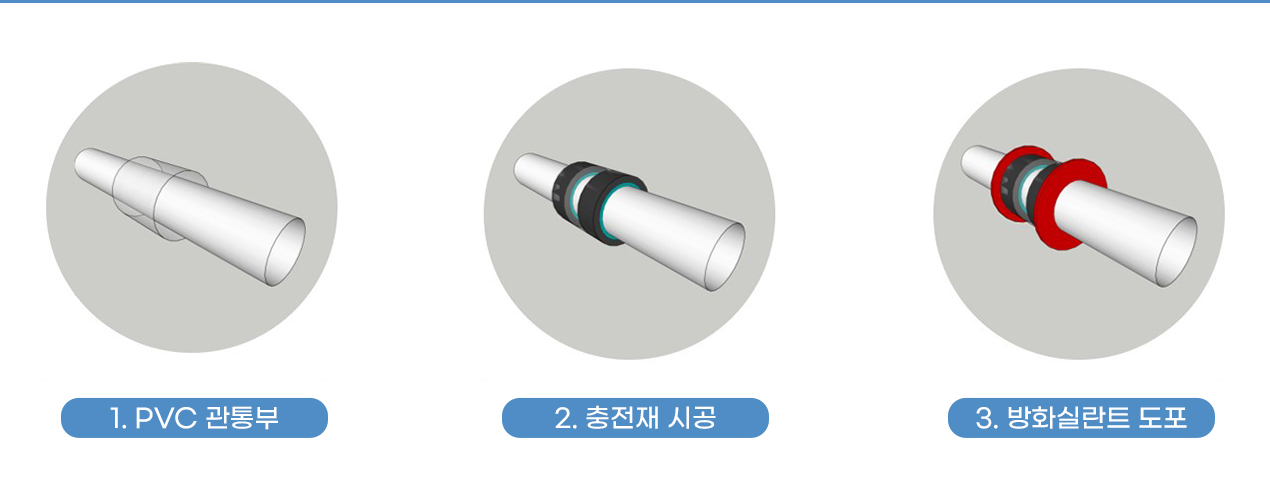

PVC 벽체 내화채움재
(AG-PW210)
(AG-PW210)
| 특징 |
1. 방화폼패드 깊이 75T+열팽창테이프 6T
2. 수축팽창에 대응하여 우수한 방화성능 발휘 3. 반영구적인 탄성체로 외부충격을 완벽하게 흡수 4. 신축성 소재로 시공 간편 5. 화재 발생시 20~30배 발포 (관통부밀폐) 6. 탁월한 방음효과 7. PVC 파이프 200A 이하에 적용 8. 구성재료 : 내화채움재+방화실란트 |
|---|

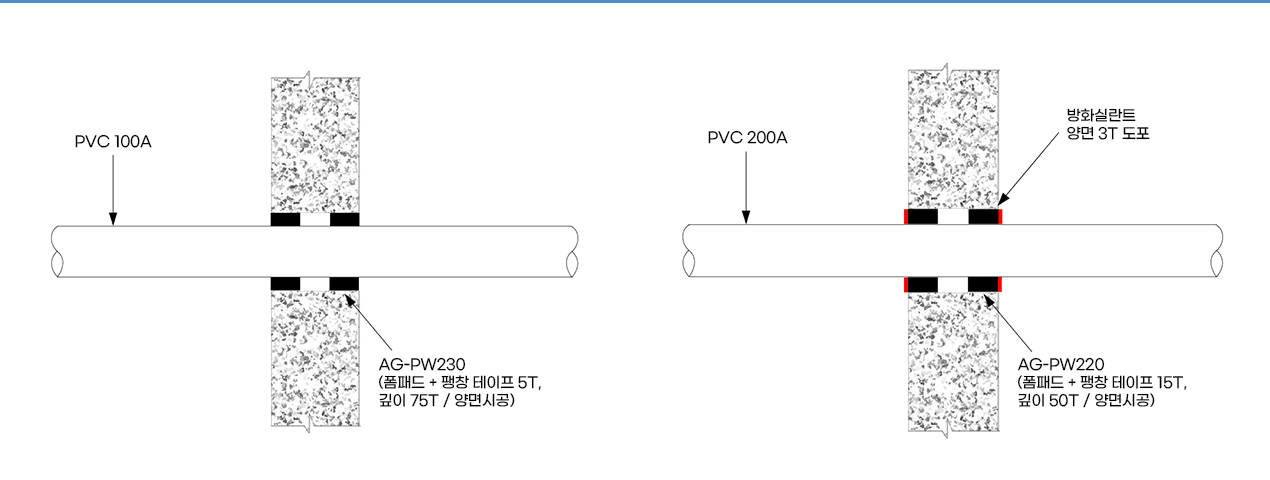

| 관경크기, 부위, 종류 | 100A 벽체 PVC | 관경크기, 부위, 종류 | 200A 벽체 PVC |
|---|---|---|---|
| 충전재 | AG-PW230(50mm) | 충전재 | AG-PW210(50mm) |
| 방화실란트 | X | 방화실란트 | AG-1119 양쪽 두께 3t |
| 차열재 | X | 차열재 | X |
| 시공위치 | 단면 시공 | 시공위치 | 양면 시공 |
| 구조등급 | A-2(경량 형강구조 벽체 2시간) | 구조등급 | A-2(경량 형강구조 벽체 2시간) |
보온 후 시공 내화채움재
(AG-200)
(AG-200)
| 특징 |
1. 설비 관통부 내화채움구조의 주재료로 다양한 규격으로 사용
2. 앞선 기술력과 고품질 성능으로 화재시 안정되고 균일한 팽창성능 발휘 3. 화재시 최대 30배이상 팽창하여 관통부의 틈새를 완벽히 밀폐, 화염 및 연기, 가스등을 차단 4. 다양한 환경 조건에서도 우수한 내구성 유지 |
|---|

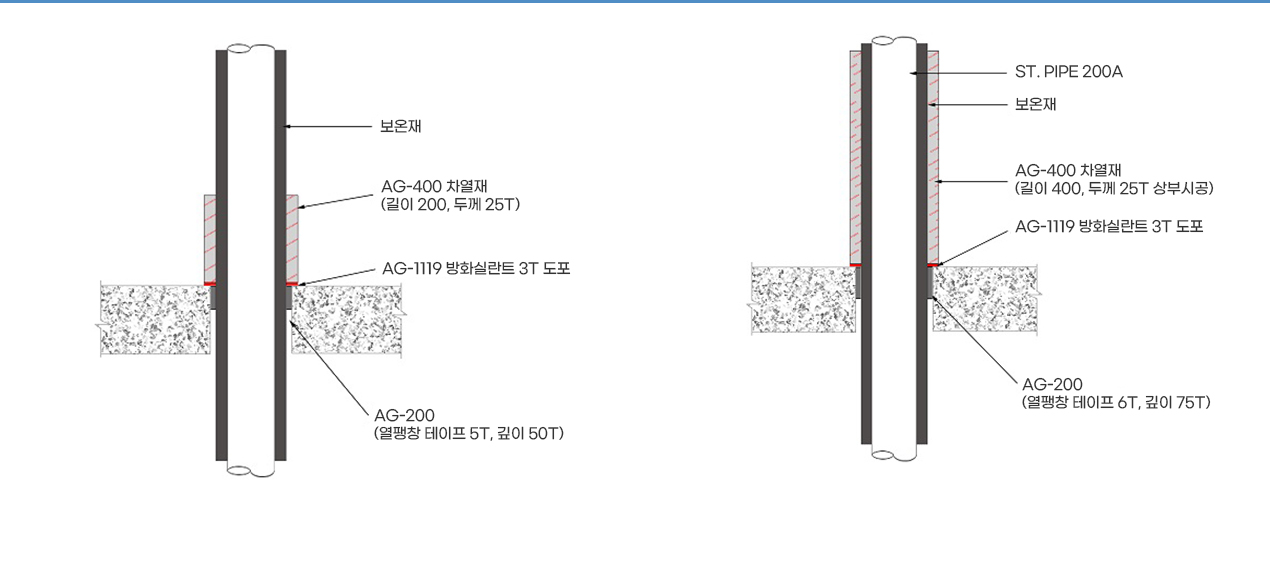

| 관경크기, 부위, 종류 | 100A 바닥 강관(보온 후) | 관경크기, 부위, 종류 | 200A 바닥 강관(보온 후) |
|---|---|---|---|
| 충전재 | AG-200(팽창테이프 두께 5T+깊이 50mm) | 충전재 | AG-200(팽창테이프 두께 6T+깊이 75mm) |
| 방화실란트 | AG-1119 두께 3t | 방화실란트 | AG-1119 두께 3t |
| 차열재 | AG-400(25t*200mm) | 차열재 | AG-400(25t*400mm) |
| 시공위치 | 단면 상부 시공 | 시공위치 | 단면 상부시공 |
| 구조등급 | C-2(경량기포 콘크리트 벽 2시간) | 구조등급 | C-2(경량기포 콘크리트 벽 2시간) |
| 관경크기, 부위, 종류 | 400A 바닥 강관(보온 후) | 관경크기, 부위, 종류 | 100A 벽체 강관(보온 후) |
|---|---|---|---|
| 충전재 | AG-200(팽창테이프 두께 10T+깊이100mm) | 충전재 | AG-200(팽창테이프 두께 5T+넓이 50mm) |
| 방화실란트 | AG-1119 두께 3t | 방화실란트 | AG-1119 두께 3t |
| 차열재 | AG-400(하부 38t*400mm, 상부 25t*400mm) | 차열재 | AG-400(25t*200mm) |
| 시공위치 | 단면 상부 시공 | 시공위치 | 양면 시공 |
| 구조등급 | C-2(경량기포 콘크리트 벽 2시간) | 구조등급 | A-2(경량 형강구조 벽체 2시간) |

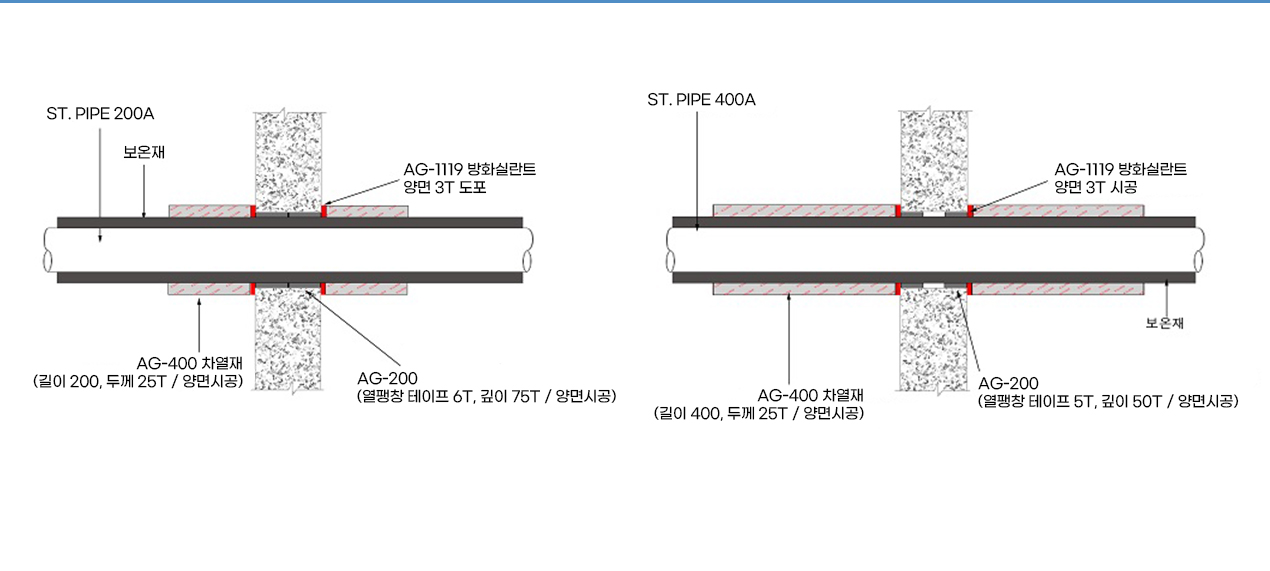

| 관경크기, 부위, 종류 | 200A 벽체 강관(보온 후) | 관경크기, 부위, 종류 | 400A 벽체 강관(보온 후) |
|---|---|---|---|
| 충전재 | AG-200(두께 5t*넓이 50mm) | 충전재 | AG-200(두께10t*넓이50mm) |
| 방화실란트 | AG-1119 양쪽 두께 3t | 방화실란트 | AG-1119 양쪽 두께 3t |
| 차열재 | AG-400(25t*400mm) | 차열재 | AG-400(25t*400mm) |
| 시공위치 | 양면 시공 | 시공위치 | 양면 시공 |
| 구조등급 | A-2(경량 형강구조 벽체 2시간) | 구조등급 | A-2(경량 형강구조 벽체 2시간) |
| 설비관통부 구조 | 슬리브 규격 | 충전재 모델명 | AG-200 규격(적용두께) |
|---|---|---|---|
| 금속관 바닥 | 150A 이하 | ST110 | 2T |
| 금속관 바닥 | 200A | ST120 | 2T |
| 금속관 바닥 | AG-400(25t*400mm) | ST130 | 5T |
| 금속관 바닥(고정구) | 150A 이하 | ST1100 | 5T |
| 금속관 벽체 | 250A 이상 | ST230 | 5T |
| PVC관 바닥 | 125A 이하 | PF210 | 10T |
| PVC관 바닥 | 150A 이상 | PF210 | 18T |
| PVC관 바닥(고정구) | 125A 이하 | PF2200 | 10T |
| PVC관 벽체 | 125A 이하 | PW230 | 5T |
| PVC관 벽체 | 150A 이상 | PW210 | 18T |
| 보온후 | - | AG200 | 5T |
